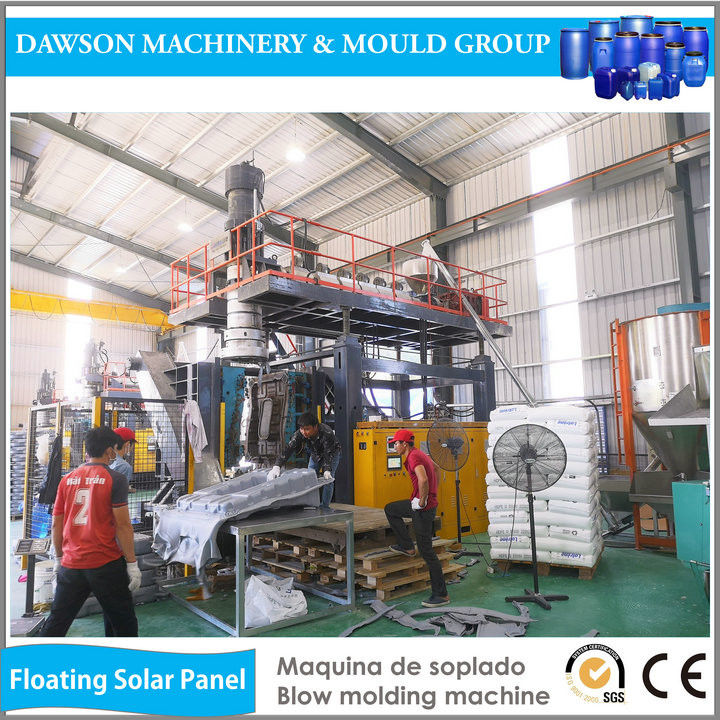

Ekstrüzyon üflemeli kalıplama makinesi ABLD100
| ekstrüder | |||
| 1 | Vida çapı | 100mm | |
| 2 | L/D oranı | 24:1 | |
| 3 | Vida hızı | 15~50 dev/dak | |
| 4 | Tahrik motoru | 45Kw | |
| 5 | Soğutma fanlı ısıtma bölgesi | 6 bölge | |
| 6 | Çıktı/Kapasite | 170 Kg/saat (HDPE partikül) | |
| 8 | Isıtma kapasitesi | 25.1 kw | |
| 9 | Kafa dikey ayarı | 500mm | |
| 10 | Kafa ileri/geri ayarı | 500mm | |
| 11 | Oluk besleme namlu silindiri | IKV'ye sahip | |
| 12 | Şanzıman | Sert dişli redüktör | |
| 13 | Merdiven ve güvenlik korkulukları | Var | |
| Akü Kafa | |||
| 1 | Akü kapasitesi | 20L(15kgHDPE) | |
| 2 | Tasarım | İlk giren ilk çıkar | |
| 3 | Isıtma bölgesi | 6 bölge | |
| 4 | Isıtma kapasitesi | 25.1kw | |
| 5 | Maksimum kalıp ve pim çapı | 450mm | |
| 6 | Kalıp kafa ekseni ön üfleme ile | Ø120mm | |
| 7 | Akü itme stroku ölçümü | Transdüser İtalya Gefran | |
| 8 | Enjeksiyon basıncı | 12 Mpa | |
| 9 | Ekstrüder durdurma | Var | |
| KELEPÇELEME ÜNİTESİ | |||
| 1 | Bağlantı çubuğu | İki bağlantı çubuğu | |
| 2 | Plaka boyutu | 900(G)X1400(Y) | |
| 3 | Kalıp uzunluğu | 900-960mm | |
| 4 | Sıkıştırma kuvveti | 780KN | |
| 5 | Kapanma/Açılma stroku | 880-1700mm | |
| 6 | Kalıp ağırlığı | Maks. 5000 kg | |
| 7 | Sıkıştırma stroku ölçümü | Transdüser İtalya Gefran | |
| 8 | Hidrolik valf | Tayvan Hitech | |
| 9 | Hidrolik silindir sayısı | 1 | |
| 10 | Yüksek basınç | 14 Mpa | |
| 11 | Plaka hareketi için destek parçaları | Doğrusal Kılavuz | |
| HİDROLİK SİSTEM | |||
| 1 | Ana motor/yardımcı motor | AC15Kw/15Kw | |
| 2 | Hidrolik valf | Tayvan Hitech | |
| 3 | Hidrolik pompa | Tayvan Hitech | |
| 4 | Yağ tankı kapasitesi | 850L | |
| 5 | Çalışma basıncı | 12 Mpa | |
| 6 | Yağ için soğutma suyu | sabit | |
| 7 | Yağ seviyesi kontrolü | çubukla gözlemlenir | |
| PNÖMATİK SİSTEM | |||
| 1 | Çalışma basıncı | 0.8 Mpa | |
| 2 | Üfleme basıncı | 0.8 Mpa | |
| 3 | İğne üfleme devresi | Yüksek ve alçak basınç | |
| 4 | Aralıklı üfleme | Var | |
| 5 | Parison için kontrollü destek havası | Var | |
| 6 | Hava Valfleri | AIRTAC | |
| 7 | Destek havası için hızlı egzoz | Var | |
| PARISON KONTROLÜ | |||
| 1 | Programcı | JAPONYA MOOG | |
| 2 | Servo valf | MOOG |
|
| 3 | Servo silindir | Kalıp kafasının entegrasyonu | |
| 4 | Hidrolik paket | TAYVAN YOSHE Değişken Yer Değiştirme Pistonlu Pompalar | |
| ELEKTRİK | |||
| 1 | Kontaktör | Schneider | |
| 2 | Toplam bağlı yük (yaklaşık) | 114kw/saat | |
| 3 | Ortalama enerji tüketimi (yaklaşık) | 42 kw/saat | |
| SU SOĞUTMA | |||
| 1 | Makine su tüketimi |
6000L/saat | |
| 2 | Kalıp su tüketimi |
6000L/saat | |
| HAVA TÜKETİMİ | |||
| 1 | Basınçlı hava tüketimi | 1.2 kgf/cm2, 3000 L/dak | |
| DİĞER ÖZELLİKLER | |||
| 1 | PLC kontrolü | MITSUBISHI | |
| 2 | İnsan makine arayüzü | Hitech | |
| 3 | Tarif depolama sabit diskte | Mevcut | |
| ISITMA KONTROLÜ | |||
| 1 | Isıtma elemanına güç kaynağı | Röle + Kontaktör | Japonya Omron+Kore LG |
| 2 | Kontrol | PLC kontrolü | |
| 3 | Termokupl tipi | K Tipi | |
| 4 | Ayarlanabilir alt ve üst limit alarmı | Var | |
| 5 | Vida için soğuk çalıştırma önleme | Var | |
| 6 | Termokupl ve ısıtma elemanı kırılması için alarm | Var, ampermetre ile ısıtma elemanı kırılması | |
| 7 | Ön ısıtma fonksiyonu | Var | |
| Kalıp halkası VE Kalıp pimi | |||
| 1 | bir takım kalıp ve pim | Müşteriye göre bir set | |
| 2 | Test malzemesi | Alıcı, makine testi için satıcıya 300 kg malzeme tedarik eder | |
| SEÇENEK | |||
| 1 | Alt üfleme (hidrolik) ve sızdırmazlık ünitesi (pnömatik) | Çift üfleme pimi (genişletme ve yukarı-aşağı ve parison contası dahil) | |
| 2 | Robot | Var | |
| 3 | Makine Boyutu | 6.8×3.3×5 | |
| 4 | Toplam ağırlık | 20 | |
